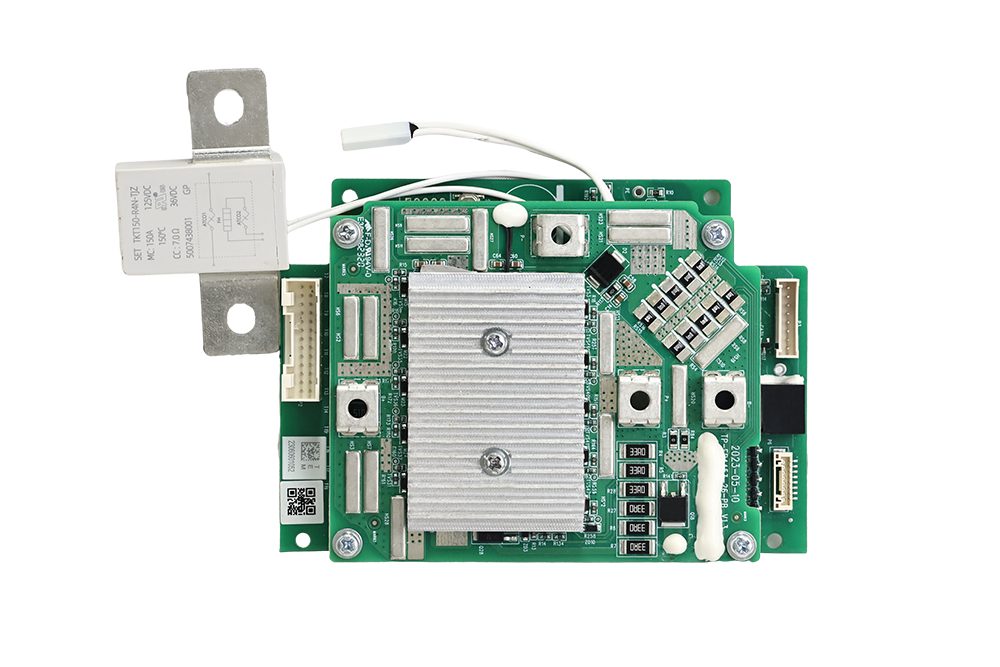

4815
具备电池组电压、电流、温度采集监控功能;
可对电池组提供过充、过放、过流、高温、低温、短路、内部通讯异常等保护功能;
具备充放电过程中的SOC精确计量、SOH健康状态统计功能;
具备充电过程电芯均衡功能;
具备电池数据的存储单元,可以对电池的告警及运行数据进行分类存储;
具备RS485通信,支持换电柜MODBUS协议,可与天邦达上位机通信实现监控数据和配置参数的功能;
本产品可以选配4G无线通讯模块,无线模块配置SIM卡后,可将电池包监控信息上传监控后台,对电池信息进行监控。
支持GPS和北斗双模定位;
具备远程升级和修改参数等功能;
本产品可以选配BLE4.2 蓝牙模块,支持GATT协议,电池作为sever,换电柜/手机APP作为client获取电池设备信息。
工作环境温度 | -20℃~+65℃ | |||||
冷却方式 | 自然散热 | |||||
尺寸(宽*高*厚mm) | 专车专用,可定制 | |||||
防护等级 | IP67(配合PACK完成) |
电池电压 | UP 60V/72V | |||||
额定充/放电功率 | UP 3000W(可定制) |
无线通讯 | 4G/BT/双模定位/NB | |||||
通讯接口 | CAN/RS485;一线通 |
支持电池类型 | 13-25s,磷酸铁锂UP 25S/三元 UP21S (级联AFE) | |||||
额定电池电压 | UP 72V | |||||
支持电池容量 | UP 50Ah/定制 | |||||
告警及保护 | 过压、欠压、短路、过温、低温保护等 |
放电限流 | UP 1.5C | |||||
二级保护 | 板载级大电流可控熔丝 | |||||
功率端控制 | 正极控制,减少隔离器件 | |||||
通讯诊断 | UDS诊断协议 | |||||
电流检测 | 双路电流检测容错率强 | |||||
SOX超强算法 | 动态放电电压校准,充电校准 | |||||
防打火 | 硬件加软件策略,永不打火 |
型号 | 共享 | 铁塔3.0 | 铁塔4.0 | |||
基本参数 | 4815 | 4824/4830 | 4825/4830 | 6020/6030 | UP 4850 | UP 6050 |
动力类型 | 共享换电 | |||||
电压采集串数 | 15串 | 16串 | 16串 | 20串 | 16串 | 20串 |
温感路数 | 6路(4路/5路电池/1路环境/1路MOS) | |||||
外部通讯方式 | 双路RS485 | |||||
通流能力 | 15A | 24A/30A | 25A | 30A | 50A | 50A |
数据存储 | 1000条逐步替换 | |||||
最高检测电压 | 60V | 60V | 60V | 72V | 60V | 72V |
SOC误差 | ≤5% | |||||
工作温度 | -20℃~70℃ | |||||
温度采集精度 | 50%量程以上温度显示误差≤2℃ | |||||
电流采集精度 | 50%量程以上充放电电流误差≤2% | |||||
防打火功能 | 具备 | |||||
放电限流功能 | \ | \ | 具备 | |||
4G 无线通讯功能 | \ | 具备,支持铁塔换电标准 TCP 通讯协议, 支持后台远程修改 BMS 参数,具备稳定可靠的远程自升级和 BMS 升级能力 | ||||
蓝牙通讯功能 | \ | 具备 |
